无油空压机配件常规使用及重要部件应用分析
时间:2016-12-16 10:24 来源:Denair 作者:配件服务网 点击:次
关于现有的企业生产中无油系列的产品会越来越符合人们的价值追求与模式开发，然而无油系列配件产品也将会在以后的使用中发挥其至关重要的作用，下面先讲解下无油螺杆空气压缩机的工作原理和特征，再带大家走进无油螺杆
空压机配件中各元件的分析与介绍功能。
无油空气压缩机工作原理的核心是出众的二级压缩主机。转子经过二十道工序的精加工，使转子线型达到无与伦比的精确度和持久性。内部装有高质量轴承和精密齿轮，来保证转子的同轴度，使转子配合精确，从而保持长久无油空气压缩机高效可靠地运行。
进气及空滤系统
进气及空滤系统说明
空滤：1)进气阻力低；2)提高除尘能力ISO 5011
进气阀：1)提供加/卸载工作状态；2)放气；单向阀
第一压缩部分
第一压缩部分说明
压缩过程：1)大气1br；2)压缩到1.8~2.4bar
空气温度：30℃→170℃
转子转速(第一级主机)：Max:15,000rpm
中冷器和旋转分离器
中冷器和旋转分离器说明
中冷器：1)1级排气170℃；2)冷却到30℃以下,向2级...
旋转分离器：1)出去压缩空气冷却发生的凝缩水；2)1级排气中的异物，去除后 10um>100% 5um>99%
自动放水：分离的凝缩水积到一定量自动排出。
第二级组成
第二级组成说明
压缩过程：1)1.8~2.4bar吸入；2)7~9bar排出
空气温度：30℃→170℃
转子转速(第二级主机)：Max:25,000rpm
消声器和单向阀
消声器和单向阀说明
消声器：出去高频音
单向阀：压缩机停止时防止逆流
翅片冷却器和后冷却器
翅片冷却器和后冷却器说明
翅片冷却器：1)高频乱流流动变更为层流流动；2)高压高温→高压低温；3)防止后冷器损坏
后冷却器：大气温度+15℃一下

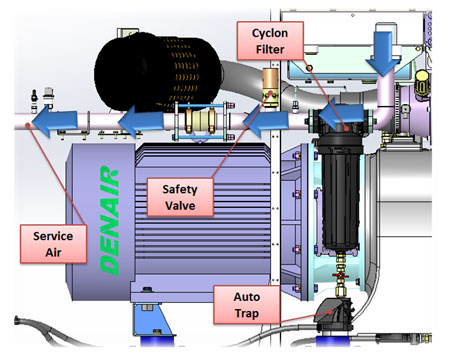

旋转分离器和自动放水
旋转分离器和自动放水
旋转分离器：与第一级的相同
排气温度：大气温度+15℃一下
无油压缩机系列产品可以保证百分百无油，因其拥有核心主机制造技术及专业的技术团队支持，一流的加工、检测平台，可提供高效稳定、节能环保的无油螺杆配件整机产品。而无油压缩机附属配件是最全面最环保的节能应用产品！更多无油螺杆空压机配件系列产品：400-632-0698
